Kabelschoenen.

Een kabelschoen is een veelgebruikt onderdeel in de elektrotechniek en dus ook in de elektrische componenten van een auto. Het dient als een connector om een kabel te verbinden met een vlak aansluitstuk. Kabelschoenen komen uiteraard ook in verschillende maten, draadbereik en toepassingen. In ons assortiment vindt u onder andere geïsoleerde kabelschoenen, ongeïsoleerde kabelschoenen, soldeerverbinders, krimpverbinders, multiconnectoren, adereindhulzen, eindconnectors en kabelschoencovers. Lees meer over kabelschoenen

Geisoleerde kabelschoenen
geisoleerde kabelschoenen

Geisoleerde kabelschoenen

Ongeisoleerde kabelschoenen
ongeisoleerde kabelschoenen

Ongeisoleerde kabelschoenen

Soldeerverbinders
soldeerverbinders

Soldeerverbinders

Krimpverbinders
krimpverbinders

Krimpverbinders

Multiconnectoren
multiconnectoren

Multiconnectoren

Adereindhulzen
adereindhulzen

Adereindhulzen

Eindconnectors
eindconnectors

Eindconnectors

Kabelschoen covers
kabelschoen covers

Kabelschoen covers

Tools voor kabelschoenen
tools voor kabelschoenen

Tools voor kabelschoenen

Economy range
economy range

Economy range

Veel voorkomende vragen over kabelschoenen

1. Wat geeft de kleur van de kabelschoen aan?
De kleuren van de verschillende kabelschoenen (geïsoleerd) geven aan voor welke draad diameter deze bestemd is. De volgende kleurstellingen zijn van toepassing:

Kleur

mm2

AWG

Wit

0,3-0,8 mm2

18-22 AWG

Rood

0,5-1,5 mm2

22-16 AWG

Blauw

1,5-2,5 mm2

16-14 AWG

Geel

4.0-6.0 mm2

12-10 AWG



2. Wat is de maximale stroomsterkte van de kleuren kabelschoenen?
Aan de hand van de kleur kan ook de stroomsterkte afgeleid worden. De volgende maximale stroomsterktes zijn van toepassing:

Kleur

Max. stroomsterkte

Rood

0-16A

Blauw

17-25A

Geel

26-40A



3. Wat is easy-entry?
Onze kabelschoenen zijn voorzien van easy entry. Easy entry betekent dat u gemakkelijk uw draad in de kabelschoen kunt steken en zorgt voor een goede begeleiding van draad naar kabelschoen. Zo wordt voorkomen dat de koperdraden vervormen.

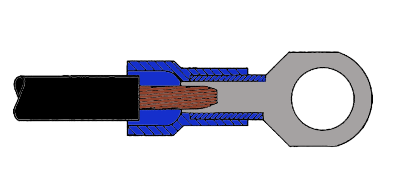

Afbeelding ter illustratie van easy entry


4. Hoe strip ik de kabel op de juiste manier en juiste lengte voor mijn kabelschoen?

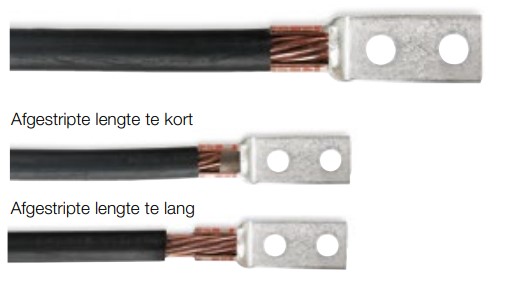

Met een striptang kunt u voorzichtig de isolatie van de spanningsvrije draden verwijderen. Zo voorkom je afgesneden of geknikte draden. Daarnaast ziet u op de afbeelding hieronder wat de juiste lengte van het afgestripte stuk zou moeten zijn.

Bekijk hier onze diverse afstriptangen.




5. Hoe monteer ik een kabelschoen op de juiste manier?
Nadat de kabel gestript is en in de kabelschoen zit moet deze gekrompen worden. Om kabelschoenen op de juiste manier te monteren heb je dus een goede krimptang nodig. Er zijn diverse krimptangen te verkrijgen voor de verschillende kabelschoenen. Zo is er bijvoorbeeld een tang voor ongeïsoleerde kabelschoenen, geïsoleerde kabelschoen, een tang die beiden kan en zelfs een tang met vervangbare bekjes!

Bekijk de diverse krimptangen.
